m0b400p0硬件说明
概述
M0B400P0是一款支持 5.0 BR/EDR/BLE 的多协议蓝牙模块。
内置32bit ARM® Cortex®-M0 内核，最高频率192Mhz，32K 的 RAM，352K的Flash，可以支持大运行能力。
提供音频输出接口，可以用手机蓝牙直接连接，输出音频信号。
BLE 射频性能：
- 接收灵敏度：-95dBm
- 2 Mbit/s GFSK 接收灵敏度：-96.2 dBm
- 最大发射 +9 dbm
- 接收电流：6 mA
- -2 dBm 发射电流：10mA
声音功能：
- Mic PGA 0-42dB,6dB per step
- 16-bits ADC
- 2x16Bit DAC, Stereo
- Audio SNR: ADC 80dB; DAC 100dB
协议支持：
- 5.0 BR/EDR/BLE

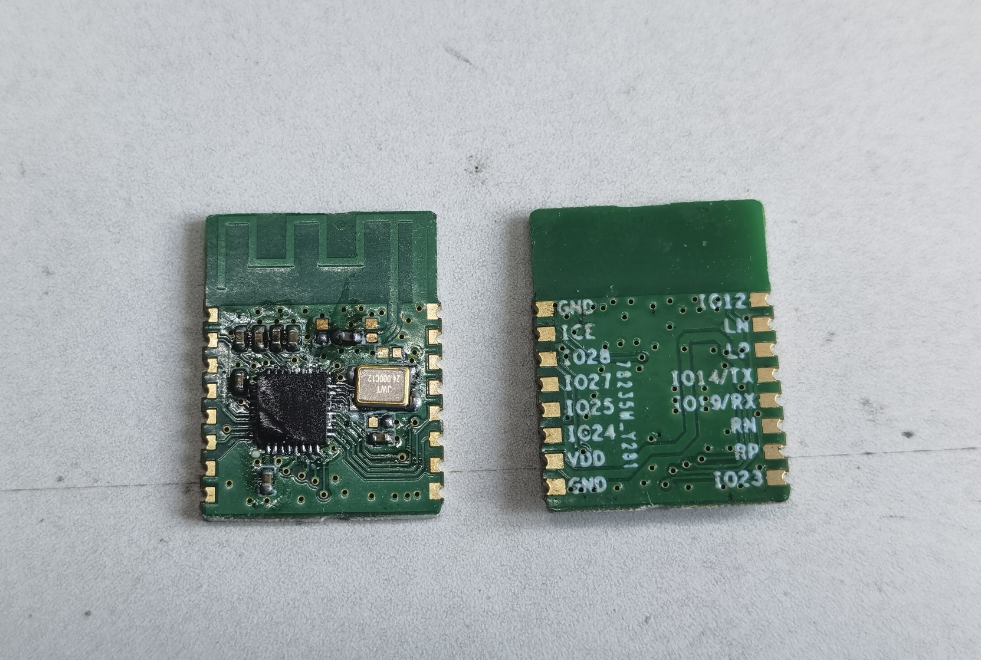

实物图：
模块的基本参数
| 操作范围 | Min | Typical | Max | Unit |
|---|---|---|---|---|
| 工作温度范围 | -40 | - | 85 | ℃ |
| 存储温度 | -40 | - | 125 | ℃ |
| VDD | 1.8 | 3.3 | 3.6 | V |
| 频率范围 | 2402 | - | 2480 | Mhz |
模块管脚排列图：
模块管脚详细定义
| PIN | Function | Description |
|---|---|---|
| 1 | IO12 | General purpose IO |
| 2 | LN | 左声道DAC 负极输出 |
| 3 | LP | 左声道DAC 正极输出 |
| 4 | TX | GPIO0/UART_TXD AT指令TX |
| 5 | RX | GPIO1/UART_RXD AT指令RX |
| 6 | RN | 右声道DAC 负极输出 |
| 7 | RP | 右声道DAC 正极输出 |
| 8 | IO23 | General purpose IO |
| 9 | GND | 接地 |
| 10 | VDD | 电源 |
| 11 | IO24 | General purpose IO |
| 12 | IO24 | General purpose IO |
| 13 | IO27 | General purpose IO |
| 14 | IO28 | General purpose IO |
| 15 | ICE | 烧写端口 |
| 16 | GND | 接地 |
尺寸
模块尺寸图如下（单位：mm）：
Layout注意事项
- PCB 布板：蓝牙模块的天线部分的是 PCB 天线，由于金属会削弱天线的功能，在给模块布板的时候，模块天线下面严禁铺地和走线，若能挖空更好；
- 如果模组天线旁边有电池， 金属物， 液晶屏， 喇叭等， 要求离天线距离至少 15mm；
- 滤波电容需尽量靠近模组；
- 模组下方不可布强干扰线路。
参考设计
