wifible设置设备连接路由器

概述

当前WIFI设备在使用中,需要有可连接公网的2.4G的路由器,才可以连接到云端服务器。同时这里需要特别注意,一定要将机器的相关信息设置正确后(如阿里云物联网套件三元素,MQTT自建服务器相关参数设置等,具体用户根据自身需要先设置),设备连接路由器后,才可以正常的使用!否则设备在连接路由器以后将无法听到“网络连接成功”、“服务器连接成功”的提示。目前本设备提供几种式方式连接到路由器,具体如下:

使用AP配网方式连接

相关视频指导:点击查看AP配网方式连接路由器

AP配网的模式是设备发出一个“CloudSpeaker_XXXXX”的信号(XXXXXX即为本设备MAC地址后6位),用户使用手机本身(电脑也可按照如下操作)的WIFI功能,连接上“CloudSpeaker_XXXXX”,此时手机浏览器将自动进入网页模式,用户可以将需要连接路由器的账号和密码通过网页的方式设置入设备,并且用户也可以通过网页看到本设备的一些基础信息:如机器编号,MAC地址等。当设备成功后,会关闭AP信号,此时手机将无法搜索到“CloudSpeaker_XXXXX”。如果用户需要重新设置,则需要重新将设备配置成AP模式再次设置,具体步骤如下:

  1. 打开设备,长按音量减,此时设备将发出一声“请使用AP配网”。

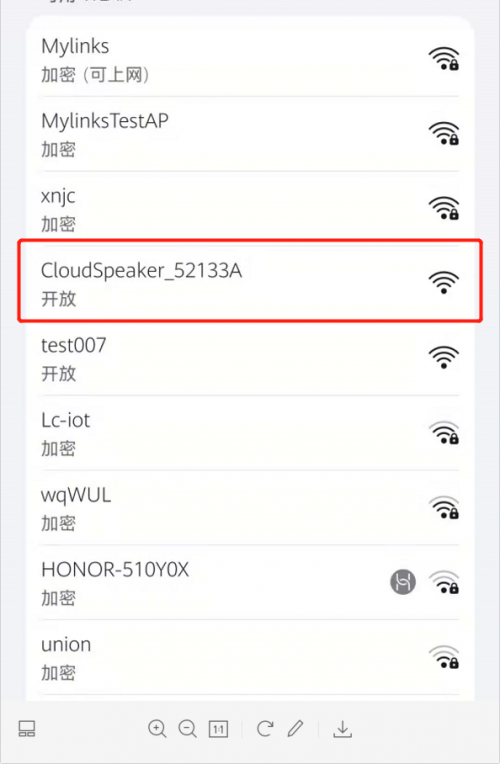

  2. 将手机连接到“CloudSpeaker_XXXXX”,如下图所示:

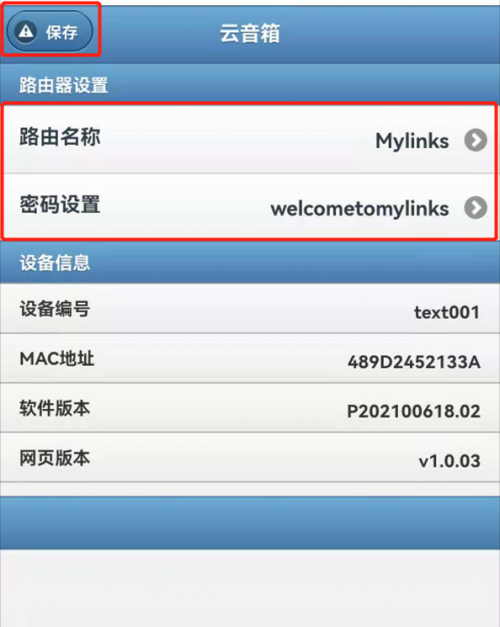

  3. 此时手机浏览器将弹出一个网页界面,如果无法弹出,则手动在浏览器中输入:192.168.4.1即可,配置界面如下:
  4. 在“路由器名称”中输入要连接的路由器名字,在“密码设置”中,输入路由器的密码,如果路由器没有密码,则将此处的内置清空。点击保存后,设备将开始尝试连接设置的路由器,当设备发出一声“网络连接成功”后,则说明路由器已经连接成功,如果没有成功,则重复以上动作。
  5. 说明:使用AP配网的好处,在于目前市场上全新的路由器都会有2.4G和5G频段融合的现象,即2.4G和5G发出的SSID名称是一样的,手机无法主动选择连接的信号。此方式可以让设备正确的连接上目标路由器,推荐第一功能使用!

使用电脑进行AP配网

  1. 打开设备,长按音量减,此时设备将发出一声“请使用AP配网”。

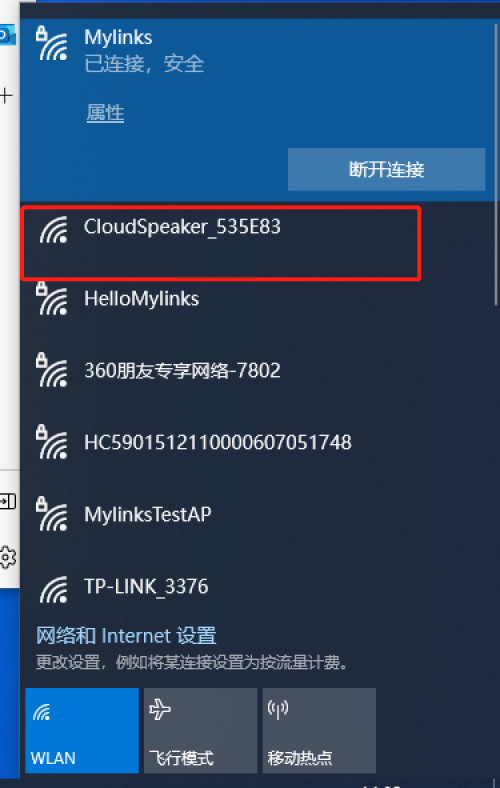

  2. 将电脑连接到“CloudSpeaker_XXXXX”,如下图所示:

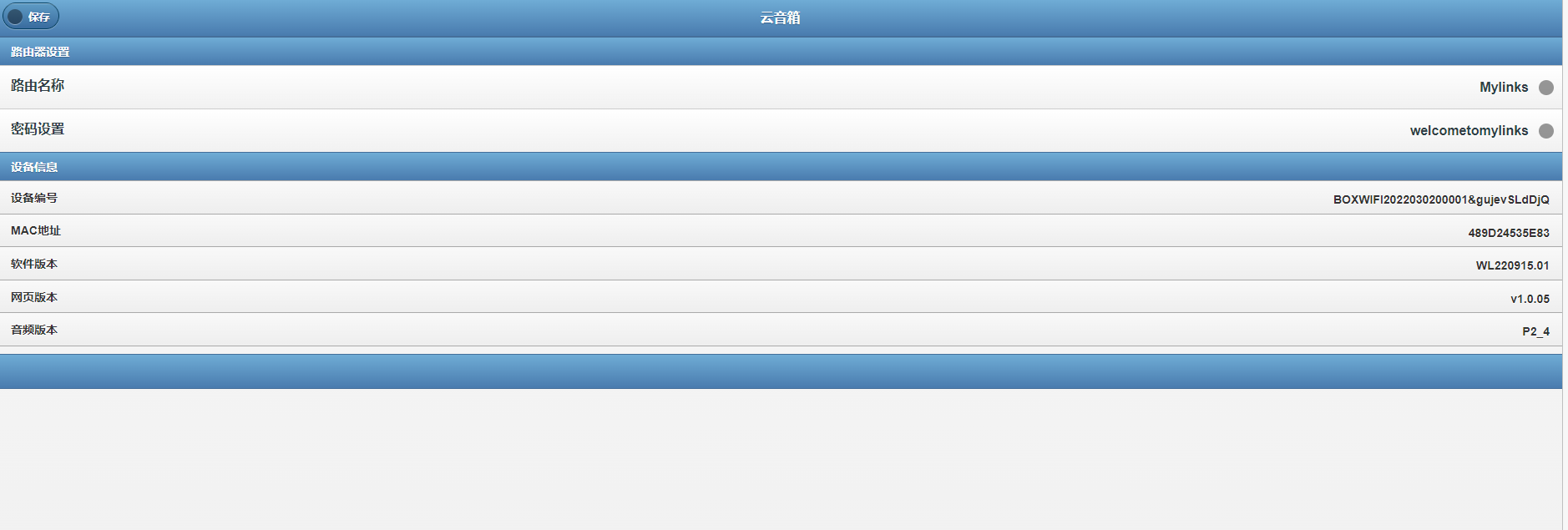

  3. 此时电脑浏览器弹出一个网页界面,如果无法弹出,则手动在浏览器中输入:192.168.4.1即可,如网页无法正常显示,请刷新,或重新连接一次设备发出的WiFi信号即可,配置界面如下:
  4. 说明:如用户无usb转串口线,则请用户在设置参数时使用此方法。

使用蓝牙配网方式连接

从软件版本AL230731.01开始,新增blufi蓝牙方式配网。具体步骤如下:

  1. 打开设备,长按音量减或音量加,此时设备将发出一声“请使用AP配网,或公众号配网”。

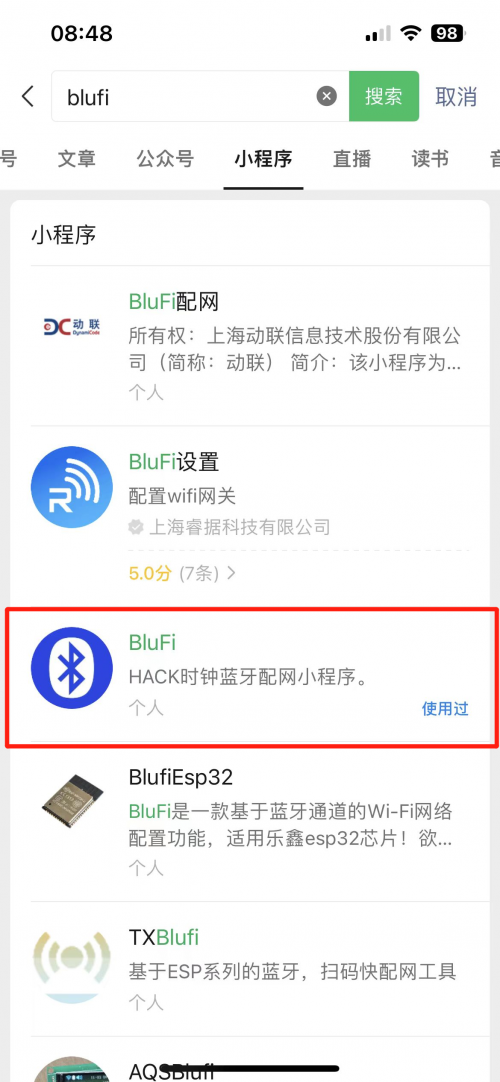

  2. 使用手机在微信界面搜索blufi,进入小程序

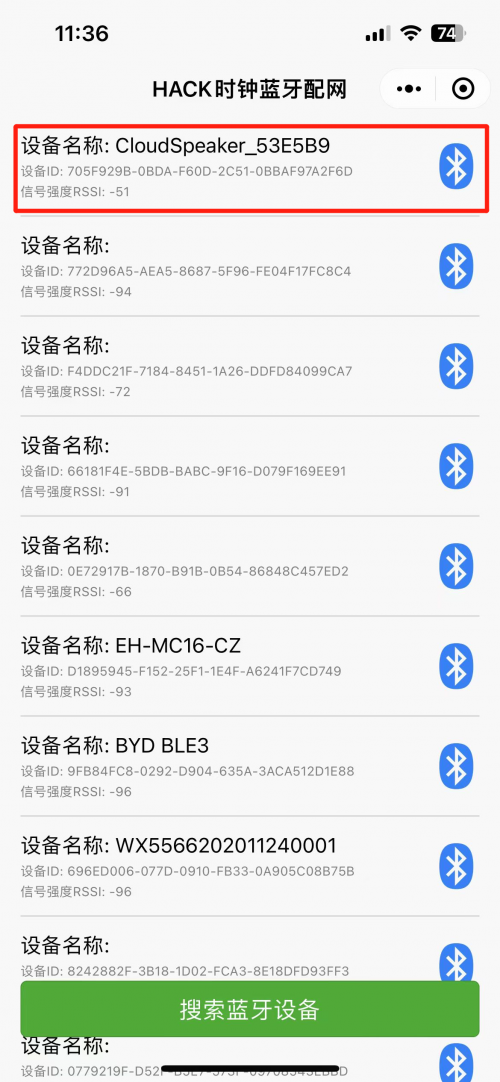

  3. 在小程序界面,点击搜索蓝牙设备,此时界面会出现一个“CloudSpeaker_XXXXX”的蓝牙设备

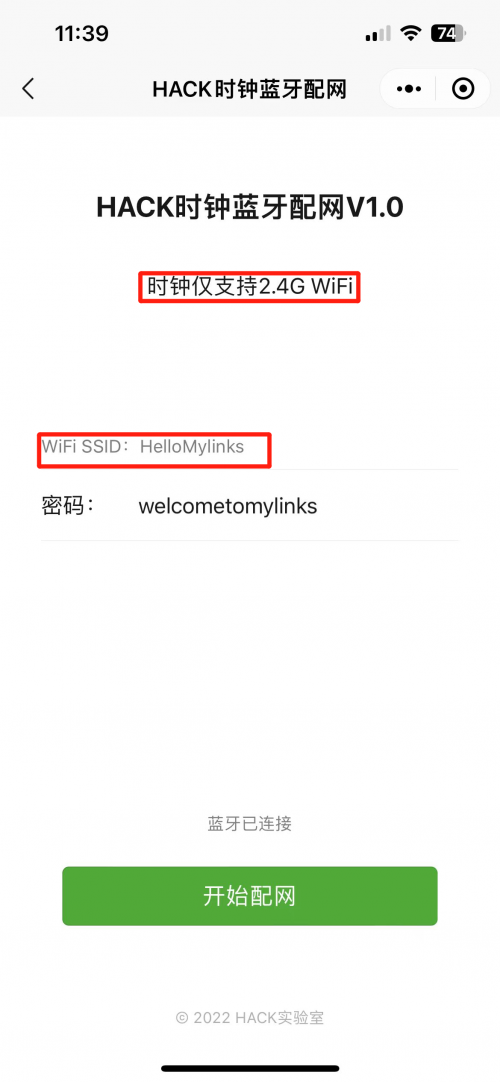

  4. 点击进入配网界面,注意:手机需要提前连接,需要配网的WiFi,仅支持2.4g的WiFi网络。

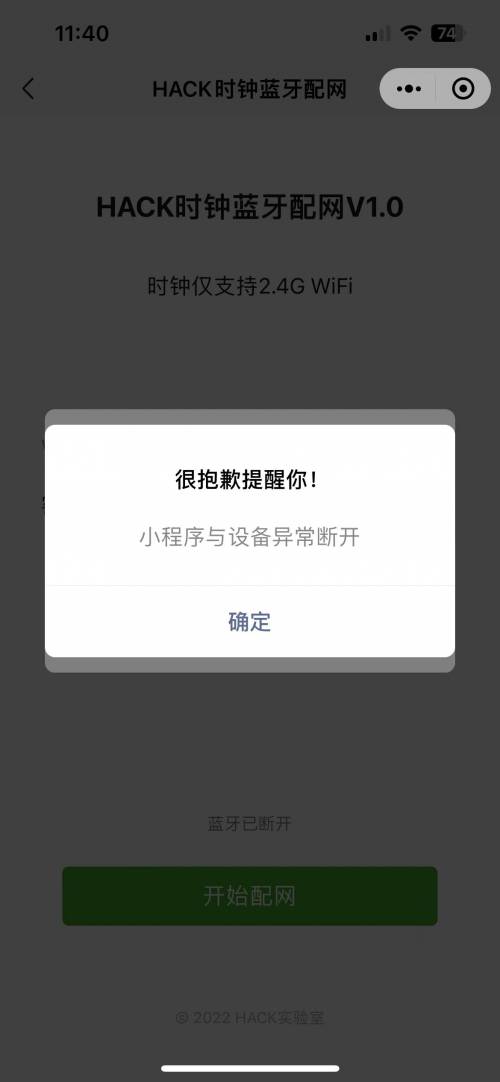

  5. 输入WiFi密码后,点击开始配网,提示连接成功路由器,此时设备会提示网络连接成功,服务器连接成功。

  6. 说明:若配网成功后,设备发出嘟嘟嘟三声,则表示设备未设置参数,需要先设置参数后,才可配网继续使用。

使用腾讯连连方式连接

  1. 打开设备,长按音量减或音量加,此时设备将发出一声“请使用AP配网,或公众号配网”。

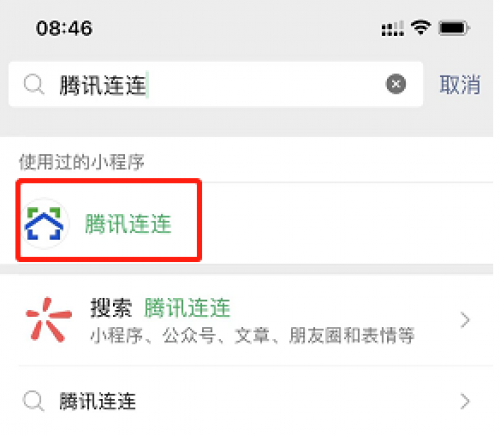

  2. 使用手机在微信界面搜索腾讯连连小程序,并打开。

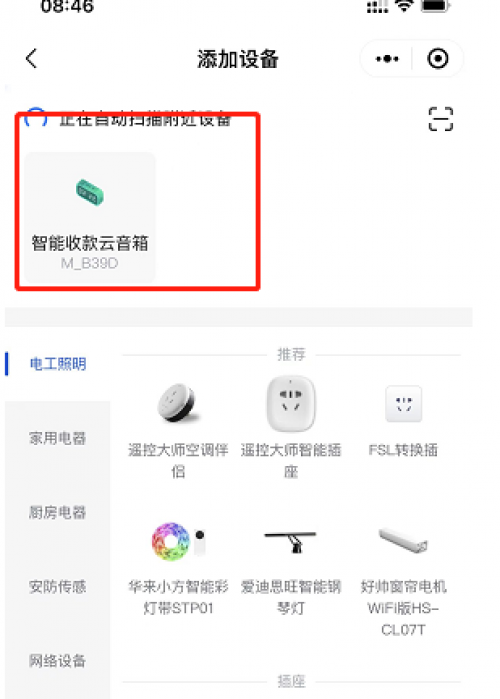

  3. 点击添加设备,等待界面跳转,并搜索到设备。

  4. 点击下一步,输入2.4G频段WiFi的账号密码并连接。

  5. 等待连接成功,设备会自动重启,待设备发出网络连接成功后,即表示联网成功。
  6. 说明:腾讯连连小程序在最后连接界面,会出现连接失败或连接超时提示(请忽略),我们以设备重启播报网络连接成功为准。如未连接成功,重复以上操作,或换方法连接。

使用公众号配网方式连接

公众号配网即为AirKiss配网功能。AirKiss是微信硬件平台提供的一种WIFI设备快速入网配置技术,要使用微信客户端的方式配置设备入网,需要设备支持AirKiss技术,并且手机必须连接2.4G频段的路由器才可以使用,具体使用方式如下:

  1. 打开设备,长按音量加,此时设备将发出一声“请使用公众号配网”。

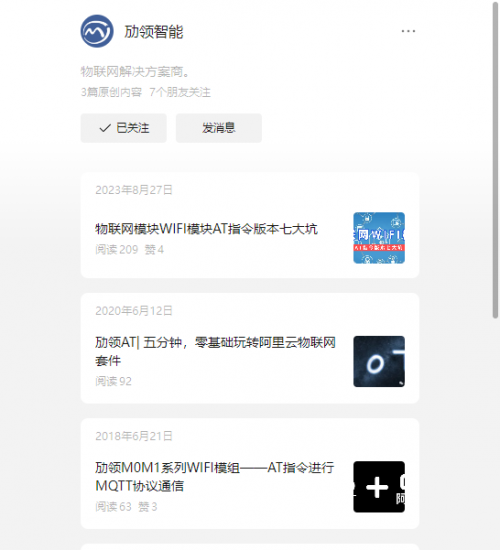

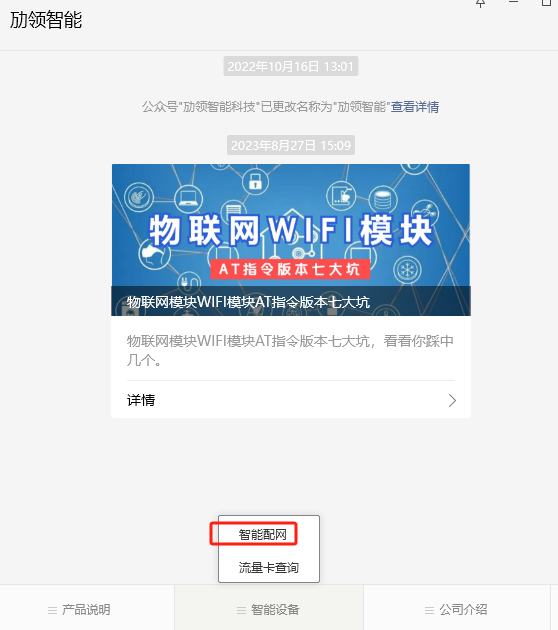

  2. 将手机WIFI先连接到要连接的2.4G路由器上,打开微信找到文件传输助手,然后在输入框中输入cs.mqlinks.com/wechat/airkiss.php,并且点击这个链接,如下图所示:

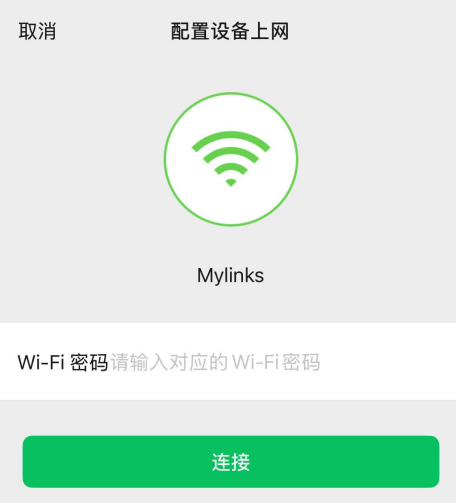

  3. 进入以下界面,点击“开始配置”,将路由器密码填写后,点击“连接”:

    当设备连接成功后,微信将有界面提示,此时设备将发出一声“网络连接成功”。
  4. 说明:使用公众号配网的弊端,在于手机无法主动的选择2.4G和5G融合信号的频段,而导致配网成功率未知,建议需要使用此功能配网的用户,先关闭路由器中5G的信号频段再进行配网,配置成功后再将5G信号打开。
